Jako inżynier sprzedaży w branży inżynierii precyzyjnej zauważyłem, że wielu właścicieli firm i techników nie zdaje sobie sprawy z korzyści płynących z używania zaślepek rozprężnych do zastosowań mechanicznych.
Produkty te są niezbędne do zatykania otworów i utrzymywania wysokich ciśnień w bezpiecznych warunkach w układach mechanicznych, hydraulicznych i pneumatycznych. W tym artykule przeprowadzę Cię przez wszystko, co musisz wiedzieć o nasadkach uszczelniających, w tym o dostępnych typach, korzyściach z ich stosowania i wyborze odpowiedniej zaślepki uszczelniającej do danego zastosowania.
Czym są nakrętki uszczelniające i jak działają?
Rozprężne zaślepki metalowe, znane również jako ekspandery lub zaślepki uszczelniające, to produkty służące do hermetycznego zamykania otworów w elementach mechanicznych. Zaślepki te mogą być wykonane z różnych rodzajów materiałów w zależności od zastosowania.
Zaślepki działają poprzez tworzenie hermetycznego uszczelnienia wokół otworu lub otworu w elemencie mechanicznym. Zapobiega to przedostawaniu się cieczy, gazów lub pyłów do komponentu. Ponadto nasadki uszczelniające mogą zapobiegać wydostawaniu się cieczy lub gazów z elementu.
Zalety stosowania wtyczek rozprężnych w świecie mechaniki precyzyjnej
Zastosowanie wtyczek rozprężnych ma wiele zalet, jedną z głównych jest to, że wystarczy mieć otwór (skrupulatnie przestrzegając instrukcji w katalogu PDF), włóż wtyczkę do pogłębienia z kulką skierowaną na zewnątrz i w kontakcie z ramieniem, wciśnij piłkę do tulejki tak, aby górna część kuli znajdowała się nieco poniżej górnego poziomu tulejki i gotowe! Zatkany otwór bez konieczności gwintowania gniazda lub stosowania uszczelniaczy.
Ponadto, jeśli chodzi o bezpieczeństwo, możemy być pewni, że jeśli otwór został wykonany w sposób rzemieślniczy, maksymalne ciśnienie robocze może osiągnąć nawet 500 barów.
Wreszcie, zastosowanie tej technologii pozwoli nam zautomatyzować montaż za pomocą młotków pneumatycznych.
Rodzaje zatyczek metalowych: zaślepki EXP, zakrętki RS lub RL, zakrętki CLW, nakrętki gwintowane z pierścieniem uszczelniającym
Na rynku dostępne są różne rodzaje zatyczek rozprężnych. Cztery główne typy to zatyczki HC EXP, zatyczki zrywane RS lub RL, zatyczki śrubowe CLW i wreszcie zatyczki gwintowane ED-PAD lub O-ring.

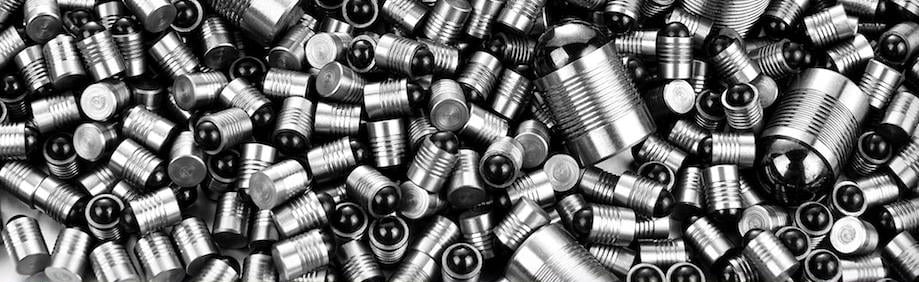

Zaślepki HC EXP wykonane są z pasywowanej stali nierdzewnej 400 z czarną kulką ze stali utleniającej. Po włożeniu do otworu wystarczy uderzyć w kulę młotkiem i odpowiednim stemplem, który poprzez włożenie jej do zatyczki spowoduje przylgnięcie plastycznego odkształcenia korpusu do otworu. Zatyczki te są zwykle używane do zastosowań, w których wymagane jest szczelne uszczelnienie przy wysokich ciśnieniach.
Zatyczki zrywane RS lub RL są wykonane ze stali hartowanej lub stali i służą do szybkiego, bezpiecznego i ekonomicznego zatkania otworów w zastosowaniach hydraulicznych, np. w oprawach zaciskowych. Montaż kołków rozprężnych z drążkiem odbywa się za pomocą odpowiedniego narzędzia montażowego, a wtyczka i drążek są już wstępnie zmontowane i dlatego mogą być również stosowane w procesach automatycznych.
Zaślepki śrubowe CLW są wykonane ze stali niskowęglowej lub hartowanej, są gwintowane i mogą być stosowane w wielu zastosowaniach z uszczelkami do 450 bar.
Wreszcie, kołki gwintowane z uszczelką ED-PAD lub z O-RINGIEM są wykonane ze stali hartowanej z obróbką powierzchniową. Dostępne z gwintem metrycznym lub gazowym.
Jak wybrać odpowiednią zaślepkę rozprężną do danego zastosowania?
Aby wybrać odpowiednią metalową zaślepkę do danego zastosowania, należy wziąć pod uwagę kilka czynników. Jednym z najważniejszych czynników do rozważenia jest materiał elementu mechanicznego i maksymalne ciśnienie robocze.
Innym ważnym czynnikiem, który należy wziąć pod uwagę, jest rozmiar otworu, na koniec ważne jest, aby wziąć pod uwagę warunki środowiskowe, w których zostanie użyta nasadka uszczelniająca. Jeśli aplikacja znajduje się w środowisku o wysokiej temperaturze lub w kontakcie z chemikaliami, należy wybrać nasadkę odporną na warunki środowiskowe.
Radzimy wprowadzić jak najwięcej danych podczas wyceny.
Instalacja wtyczki
Montaż zatyczek rozprężnych zależy od rodzaju zastosowanej wtyczki.
Zatyczki HC EXP rozszerzają się, aby dopasować się do średnicy otworu, więc wymagają uderzenia kulki wewnątrz ciała specjalnym stemplem, który zmienia się w zależności od średnicy wtyczki.
Zatyczki zrywane RS lub RL z drążkiem są instalowane za pomocą pneumatycznego lub ręcznego narzędzia montażowego, które ciągnie drążek aż do zerwania.
Zaślepki śrubowe CLW są wkręcane w otwór lub za pomocą klucza sześciokątnego zaleca się użycie szczeliwa.
Na koniec zaślepki śrubowe z uszczelką ED-PAD lub z O-RINGIEM są po prostu wkręcane w otwór za pomocą klucza imbusowego.
Konserwacja kołków uszczelniających
Zaślepki uszczelniające wymagają niewielkiej konserwacji, ale ważne jest, aby regularnie je sprawdzać, aby upewnić się, że uszczelnienie pozostaje szczelne. Jeśli korek uszczelniający wykazuje oznaki zużycia lub uszkodzenia, należy go natychmiast wymienić.
Typowe problemy z zatyczkami rozprężnymi i sposoby ich rozwiązywania
Jednym z najczęstszych problemów z wtyczkami uszczelniającymi jest wyciek. Może to być spowodowane przez korek uszczelniający niepasujący do rozmiaru otworu lub uszkodzenie korka uszczelniającego.
Aby to naprawić, należy wyjąć korek uszczelniający i sprawdzić, czy jest uszkodzony lub czy nie pasuje prawidłowo do otworu. W przypadku uszkodzenia nasadkę uszczelniającą należy wymienić na nową.
Gdzie kupić certyfikowane metalowe zatyczki
Korki uszczelniające są dostępne u dostawców specjalizujących się w komponentach mechanicznych, hydraulicznych lub pneumatycznych. Ważne jest, aby kupować tego typu produkty od wiarygodnego sprzedawcy, aby zapewnić jakość produktu i identyfikowalność całego łańcucha produkcyjnego.
