Narzędzia i płytki do pracy wewnątrz
Narzędzia do pracy wewnątrz
Narzędzia firmy REV są wykonane ze stali nierdzewnej. Część, w której mocowana jest płytka została utwardzona do 58/60 HRC, wzmacniając w ten sposób odporność na nacisk i wydłużona żywotność narzędzia. Narzędzia firmy REV posiadają 4 mm otwór do wymuszonego dostarczania chłodziwa, który w uzupełnieniu do smarowania i chłodzenia płytki używany jest do wydobywania wiórów wytwarzanych w trakcie dłutowania lub przepychania w otworach ślepych.
Narzędzie jest dostępne w dwóch wersja gniazd (25 i 32). Do obu gniazd dostępne są dwie długości narzędzia: standardowa i długa (litera “L” w tylnej części kodu). Narzędzia firmy REV gwarantują niski współczynnik obciążenia łożysk w maszynie.
Do tej pory żaden z tysięcy użytkowników narzędzi REV nie zgłosił problem z pęknięcia lub niezwykłego zużycia spowodowanego dłutowaniem/przepychaniem na CNC. Na podstawie testów wykonanych przez REV moc skrawająca potrzebna dla kanałku pod wpust o głębokości 20 mm jest porównywalna z siłą potrzebną do skrawania zwykłego otworu o średnicy 14 mm.
Wpust w otworze stożkowym bez kanałka na wyjście wiórów na centrum roboczym narzędziem REV
Ten film pokazuje, jak w prosty i ekonomiczny sposób można wykonać obróbkę dwóch rowków stożkowych na centrum obróbczym CNC za pomocą narzędzia z systemu REV. Do wykonania tego podwójnego gniazda dla zarysu stożkowego użyto narzędzia do obróbki wewnętrznej serii UT. Dłutowanie jest bardzo proste dzięki programowi, który udostępniamy bezpłatnie wszystkim naszym klientom. Odpowiedni program realizuje automatycznie wszystkie funkcje niezbędne do właściwego użycia narzędzi. Przykłady programów wyślemy po przesłaniu zapytania na [email protected]
Wpust wewnętrzny ślepy na centrum obróbczym narzędziem do dłutowania REV
Ten film pokazuje, w jaki sposób można łatwo i ekonomicznie obrobić rowek wpustowy w centrum obróbczym CNC bez podcięcia technologicznego za pomocą narzędzia systemu REV. Do wykonania tego kanałka wpustowego wykorzystano narzędzie do obróbki wewnętrznej serii UT. Cecha tego profilu polega na tym, że na końcu rowka wpustowego nie ma rowka wylotowego i że narzędzie musi wykonać kątowe wyjście z kanałka usuwając wióry z dłutowania. Przetwarzanie jest bardzo proste dzięki programowi, który udostępniamy bezpłatnie wszystkim naszym klientom. Ten program automatycznie rozwija wszystkie funkcje niezbędne do prawidłowego korzystania z narzędzi. Przykłady programów wyślemy po przesłaniu zapytania na [email protected]
Wpust wewnętrzny przelotowy na centrum obróbczym narzędziem do dłutowania REV
Ten film pokazuje, w jaki sposób można łatwo i tanio wykonać wewnętrzny rowek wpustowy za pomocą narzędzia systemu REV na centrum obróbczym CNC. Do wykonania tego wpustu zastosowano narzędzie do obróbki wewnętrznej serii UT. Przetwarzanie jest bardzo proste dzięki programowi, który udostępniamy bezpłatnie wszystkim naszym klientom. Ten program rozwija wszystkie funkcje niezbędne do prawidłowego korzystania z narzędzi. Przykłady programów wyślemy po przesłaniu zapytania na [email protected]
System REV Broaching Tool to inteligentne i efektywne rozwiązanie, które umożliwia tworzenie rowków wpustowych i dłutowania bezpośrednio na tokarkach i centrach obróbczych CNC, bez konieczności wyposażania innych maszyn i bez konieczności kontaktowania się z zewnętrznymi specjalistami. Gwarantuje to obróbkę z doskonałym wykończeniem i zawsze perfekcyjną tolerancją. Co więcej, narzędzie do dłutowania REV stosowane w maszynach do dłutowania i pilnikowania, stanowi ważną alternatywę dla tradycyjnych narzędzi, wyróżniającą się wszechstronnością i wytrzymałością. System REV jest jedynym, który udostępnia klientowi kompletne programy do użytku na CNC i który pod względem technicznym podąża za klientem we wszystkich jego potrzebach, bez dodatkowych kosztów.

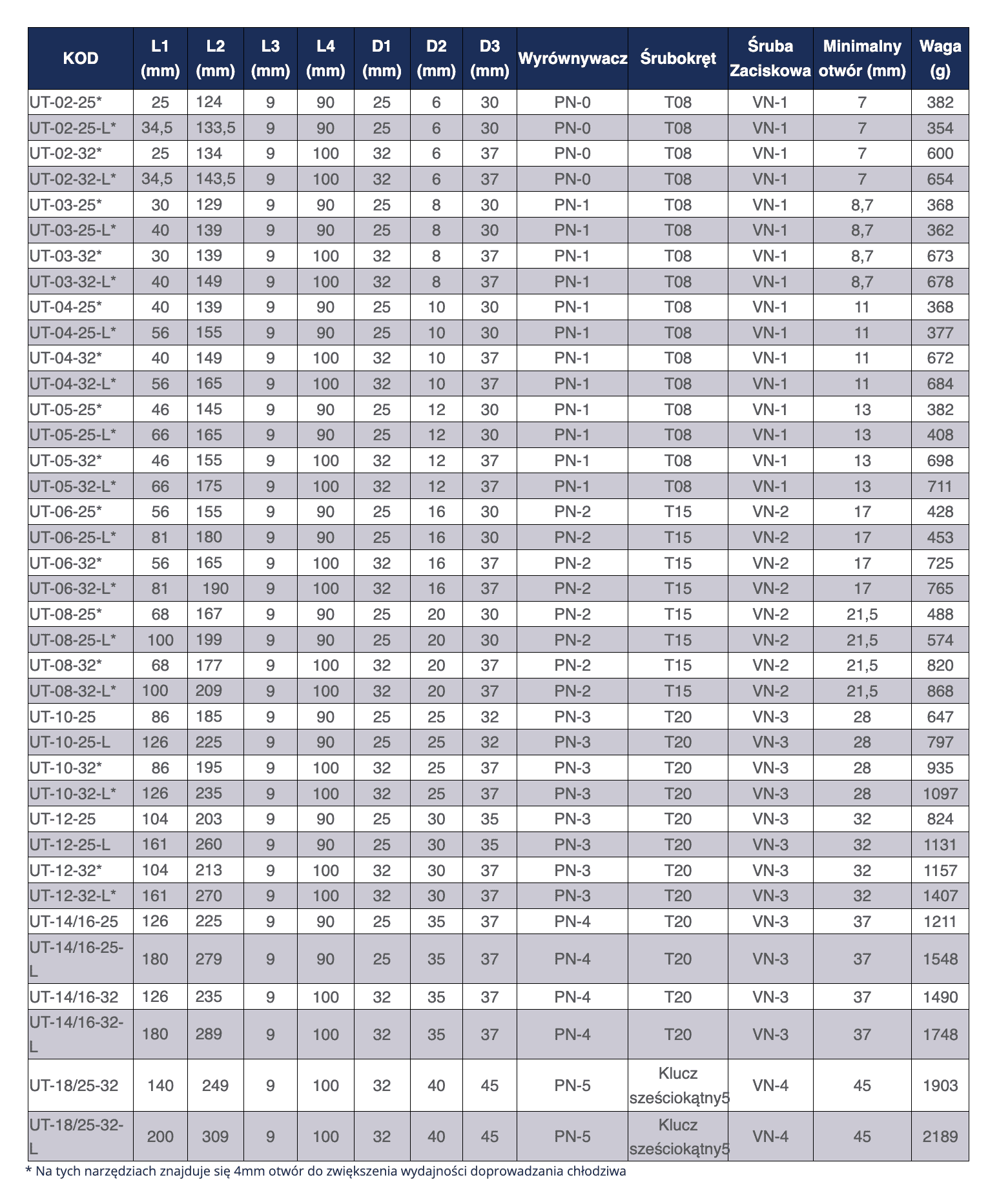

Tabela wymiarów –
narzędzia REV do pracy wewnątrz
