KEENSERTS Informacje o projekciet

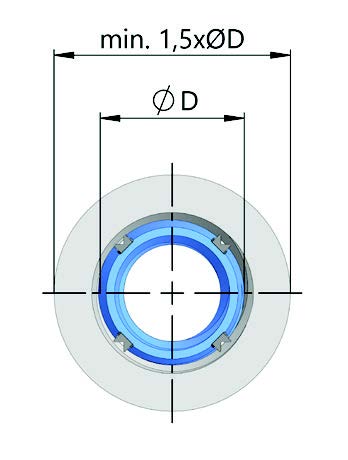

W przypadku montażu wkładek KEENSERTS na powierzchni czołowej w wersji okrągłej, średnica montażowa powinna wynosić 1,5 x średnica gwintu zewnętrznego "ØD" lub większa.

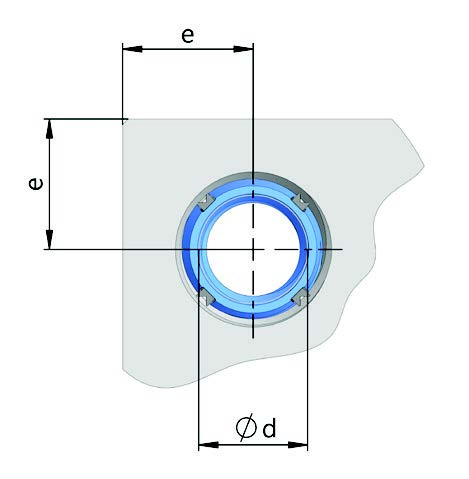

Odległość między krawędziami lub narożnikami (e) wkładek gwintowych musi być dostosowana do zastosowania. W razie potrzeby należy tutaj przestrzegać norm. Jako wartość odniesienia można użyć e ≥ 1,2 x Ød.

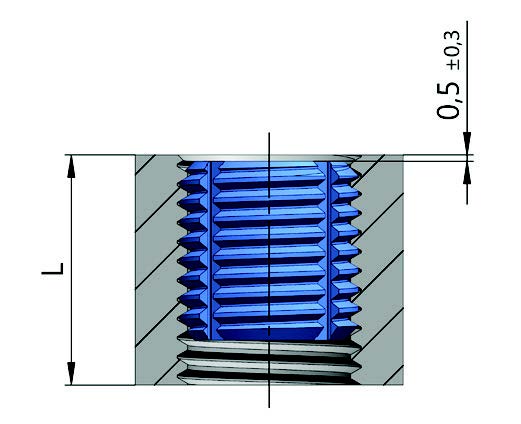

Aby uzyskać pełną nośność, minimalna grubość "L" musi być co najmniej równa długości wkładki gwintowej.
Głębokość wkładu KEENSERTS pod powierzchnią materiału montażowego jest określana przez KEES, jak również średnicę pogłębiacza gwintu montażowego (patrz tabele danych montażowych).
Gwinty muszą być wykonane zgodnie z normą DIN13-20/21/22. Średnice rdzenia są modyfikowane. Dane instalacyjne oraz dane dotyczące usuwania podano w poniższych tabelach.
Obliczanie siły rozciągającej

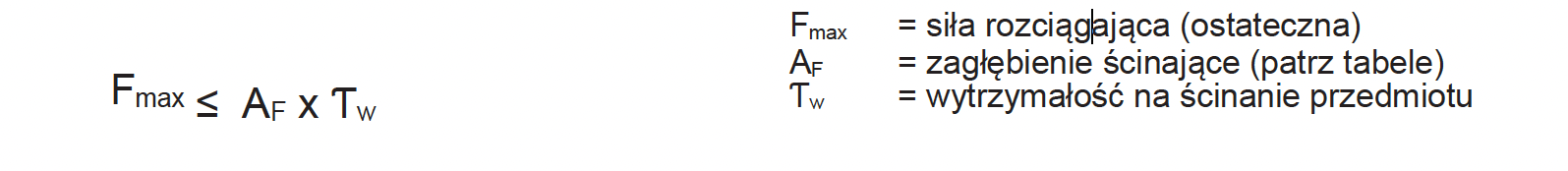

Siła rozciągająca wkładek KEENSERTS zależy od wytrzymałości materiału montażowego na ścinanie i jest obliczana w sposób opisany poniżej:
Po osiągnięciu Fmax otaczający materiał zaczyna się uginać i ścinać między gwintami.
Wartości obszarów zagłębienia przy ścinaniu są podane w tabelach wymiarów na kolejnych stronach i dotyczą w pełni przykręcanych wkładek KEENSERTS.

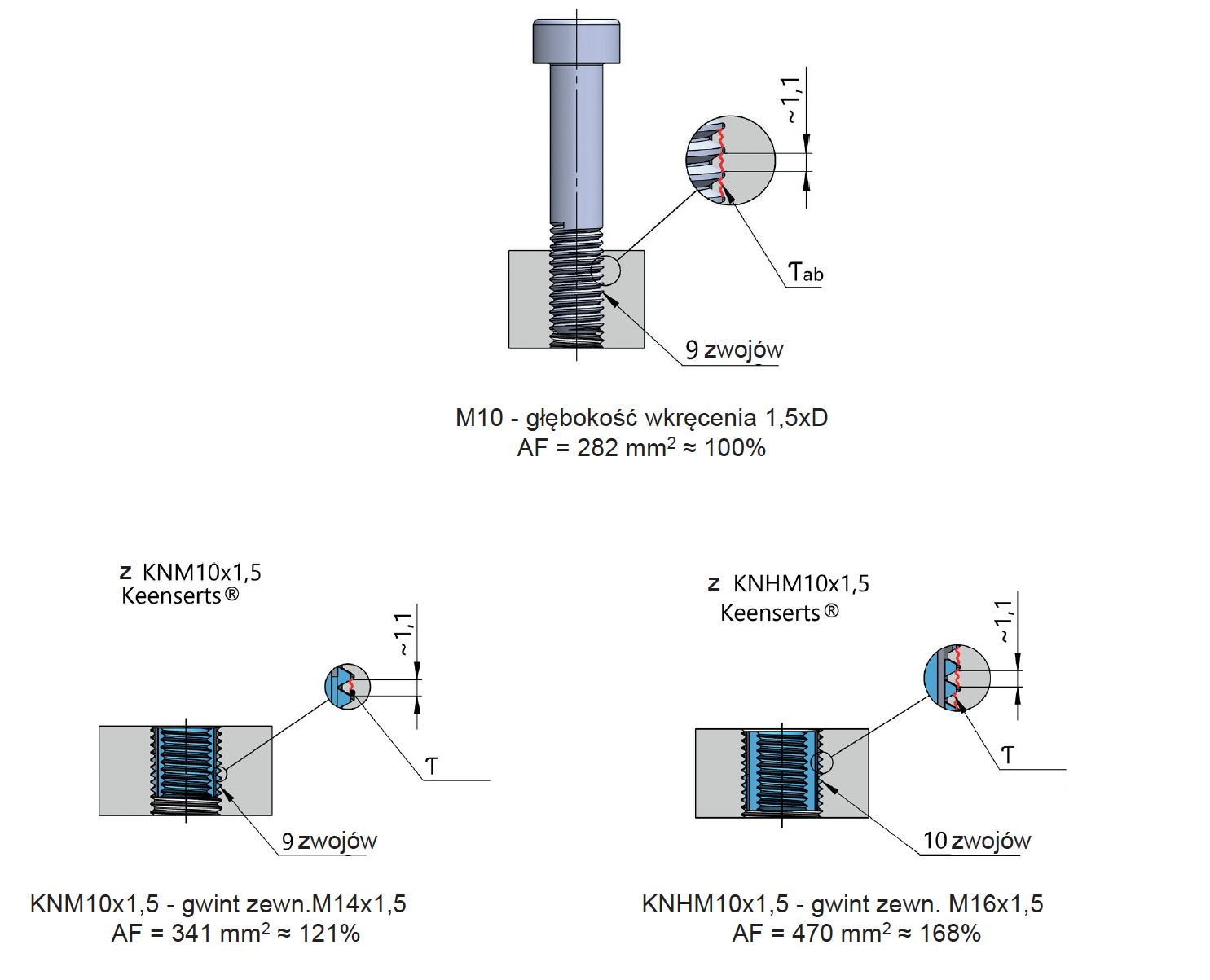

"Porównanie powierzchni" śruby do KEENSERTS®
W zależności od wyboru, zastosowanie wkładek KEENSERTS pozwala na wprowadzenie do 68% większej siły wkręcania do otaczającego materiału.
Samohamowne i wstępne naprężanie
Ponieważ funkcja blokowania gwintu (typ L) kompensuje część momentu dokręcania poprzez tarcie, część tę należy dodać do nominalnego momentu dokręcania.
W tym celu moment ryglowania jest mierzony na dwóch wkładkach KEENSERTS za pomocą klucza dynamometrycznego i lekko naoliwionej śruby. Wartość tę należy dodać do momentu dokręcania.
Momenty blokowania gwintów są określane za pomocą lekko naoliwionych śrub klasy 8.8, z tolerancją -6g. Momenty mocowania gwintów we wkładkach KEENSERTS z gwintem drobnozwojnym są ustalane za pomocą hartowanych, lekko naoliwionych kołków w klasie -4h.
