Multiplikatory obrotów Toodle

TOODLE
nowe wrzeciona turbinowe wysokoobrotowe

PODKRĘCAMY PRĘDKOŚĆ NARZĘDZI DO 75.000 RPM

Download Katalog
  • Wysoka prędkość,
  • Wysoka produktywność,
  • Wysoka precyzja,
  • Minimalna inwestycja,
  • Niskie wibracje,
  • Małe błędy osiowości,
  • Konserwacja łatwa, szybka i samoobsługowa.

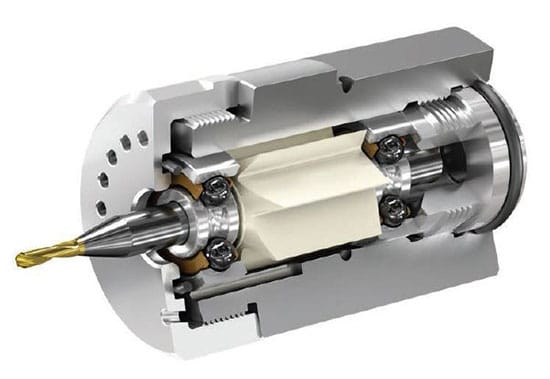

Turbina powietrzna lub na chłodziwo do mikro frezowania i wiercenia na centrach obróbczych i tokarkach CNC.

CHARAKTERYSTYKA

  • maksymalna prędkość RPM: 75.00,
  • Toodle™ Blue ciśnienie chłodziwa 10-60 bar,
  • Toodle™ Green ciśnienie powietrza 5 bar,
  • Chwyt narzędzi średnicy 3, 4 i 6 mm.

KORZYŚCI

  • minimalna inwestycja,

  • mocuje się w uchwytach standardowych,

  • odporność na kolizje długa żywotność narzędzi,

  • wysoka precyzja i run out,

  • wydłużenie żywotności głównego wrzeciona,

  • Znaczne oszczędności na kosztach obróbki.

ZASTOSOWANIE

  • frezowanie,

  • wiercenie,

  • szlifowanie,

  • fazowanie,

  • grawerowanie itd.

  • Przemysł: lotniczy motoryzacyjny mikro, obróbki – medyczny elektroniczny, obróbka form, obróbka na automatach tok. itd.

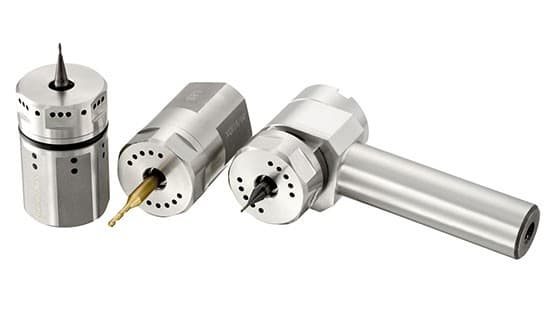

Typy wrzecion Toodle

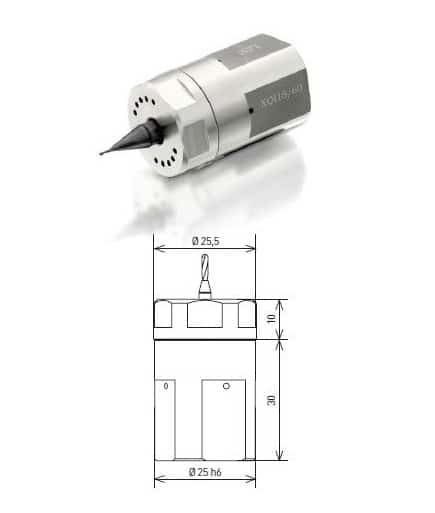

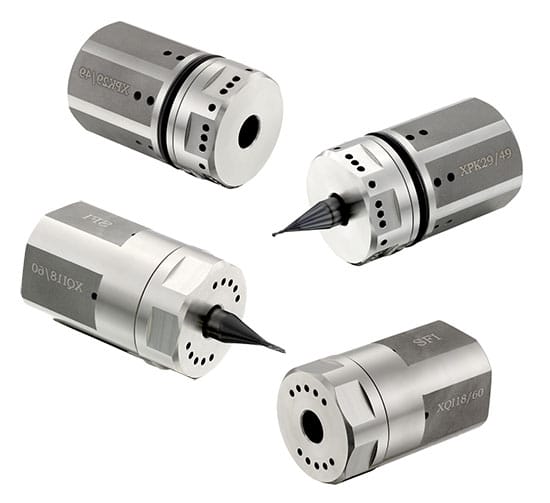

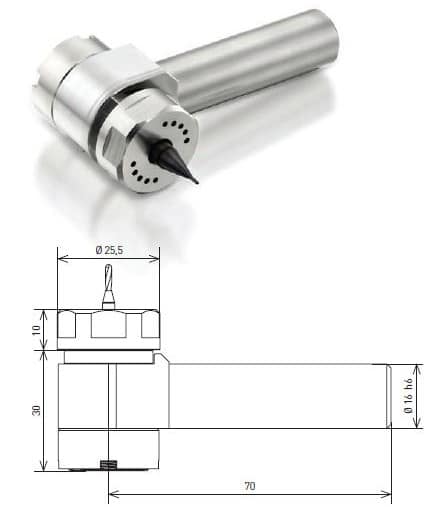

TOODLE™ BLUE 131-90
kod. TB131-90

TOODLE™ BLUE 131
kod. TB131

TOODLE™ GREEN 131
kod. TG131

Akcesoria

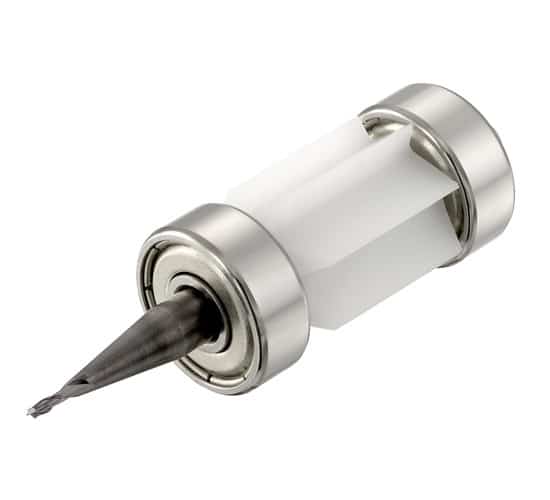

Set (2 łożyska, 1 turbina)

Ø 3 mm – cod. R131-3M
Ø 4 mm – cod. R131-4M
Ø 6 mm – cod. R131-6M

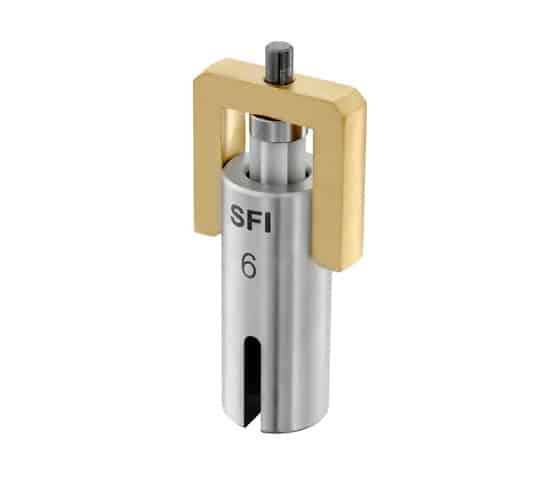

Zespół montażowy

Ø 3 mm – cod. A131-3M
Ø 4 mm – cod. A131-4M
Ø 6 mm – cod. A131-6M

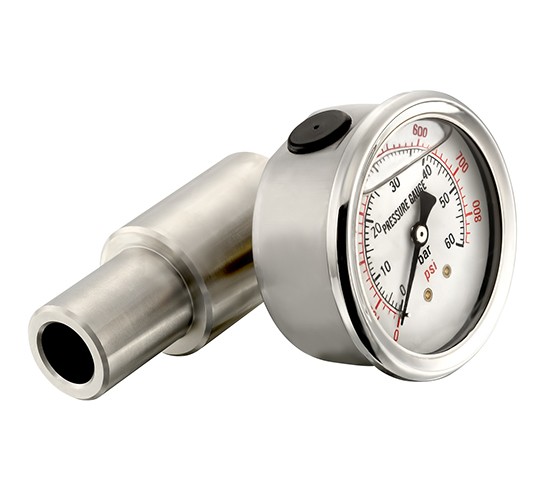

Manometr (cod. PDEV-G)

Adapter pomiaru ciśnienia (cod. PDEV)

TOODLE™ BLUE T13

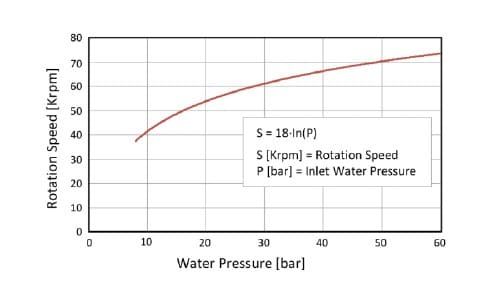

Prędkość / Ciśnienie

Wzór pokazany na wykresie może być stosowany do wyliczenia prędkości obrotowej na poszczególnym poziomie ciśnienia. Krzywa i wartości odnoszą się do wartości średnich. Wartości efektywne zostaną osiągnięte nieco poniżej krzywej. Wskazane poziomy prędkości obrotowej osiągnięte zostały na biegu jałowym (bez obciążenia momentem na trzonku).

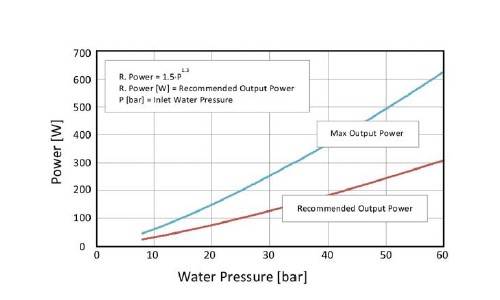

Moc / Ciśnienie

Wzór pokazany na wykresie może być stosowany do wyliczenia prędkości obrotowej na poszczególnym poziomie ciśnienia. Krzywa maksymalnej mocy wyjściowej jest podana jako odniesienie i nie może być brana jako do rzeczywistej obróbki. Pracując na maksymalnym poziomie ryzykuje się uszkodzenie wrzecionka i detalu. Zaleca się stosowanie mocy poniżej Max Output Power do poniżej krzywej zalecanej Output Power, z konsekwencją poprawy stabilności prędkości.

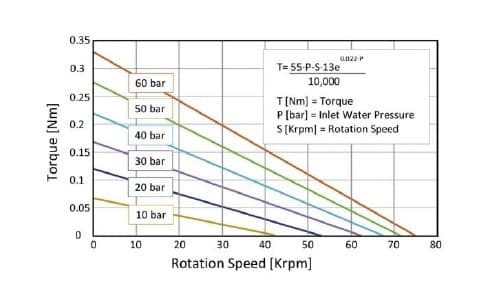

Moment a Prędkość obrotowa

Wzór pokazany na wykresie może być stosowany do wyliczenia momentu w stosunku do prędkości obrotowej. Prosimy o zwrócenie uwagi na definicję, maksymalny moment sprawdza się przy prędkości zero w konsekwencji żadnej mocy. Analogicznie do maksymalnej prędkości obrotowej jest brak dostępnego momentu, otrzymując zero mocy.


TOODLE™ GREEN T13

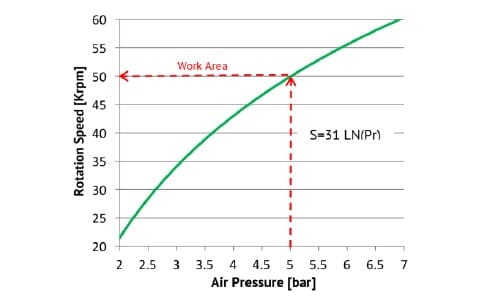

Prędkość / Ciśnienie powietrza

Wzór pokazany na wykresie może być stosowany do wyliczenia prędkości obrotowej na poszczególnym poziomie ciśnienia. Krzywa i wartości odnoszą się do wartości średnich. Wartości efektywne zostaną osiągnięte nieco poniżej krzywej. Wskazane poziomy prędkości obrotowej osiągnięte zostały na biegu jałowym (bez obciążenia momentem na trzonku).

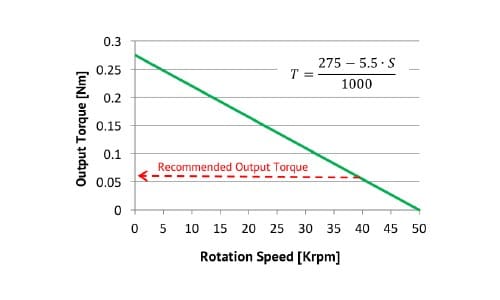

Moment / Prędkość obrotowa

Prosimy o zwrócenie uwagi na definicję, maksymalny moment sprawdza się przy prędkości zero z konsekwencją mocy bliskiej zeru. Analogicznie do maksymalnej prędkości obrotowej jest brak dostępnego momentu, otrzymując zero mocy.

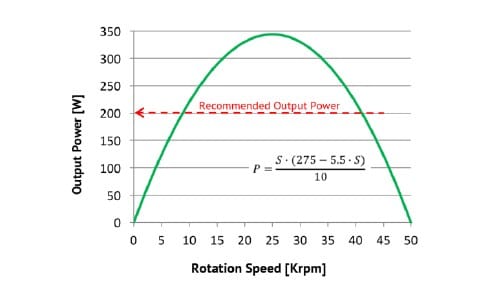

Moc / Prędkość obrotowa

Zwróćmy uwagę, iż brak jest mocy przy maksymalnej prędkości obrotowej. Niniejszy wykres przedstawia iż każde obciążenie zewnętrzne wpływa na redukcję  prędkości;  więcej zapotrzebowanej mocy, większa redukcja prędkości. Po prawej piku znajduje się strefa pracy wrzeciona, mając pik przy swoim ograniczeniu.

Pierwsze kroki

  • Zapoznaj się z instrukcją bezpieczeństwa przed uruchomieniem Toodle.
  • Przeprowadź indywidualne szkolenie przed uruchomieniem Toodle po raz pierwszy.
  • Oblicz prędkość obrotową w funkcji ciśnienia medium chłodzącego.
  • Oblicz prędkość początkową podawania surowca.
  • Przeprowadź montaż zgodnie z „Instrukcją montażu”.
  • Zamontuj Toodle wewnątrz oprawki narzędziowej zgodnie z instrukcją.
  • Podczas operacji cięcia metalu, zacznij od relatywnie niskich prędkości posuwu i głębokości skrawania. Zwiększaj stopniowo posuw i/lub głębokość cięcia aż do osiągnięcia optymalnych warunków skrawania.

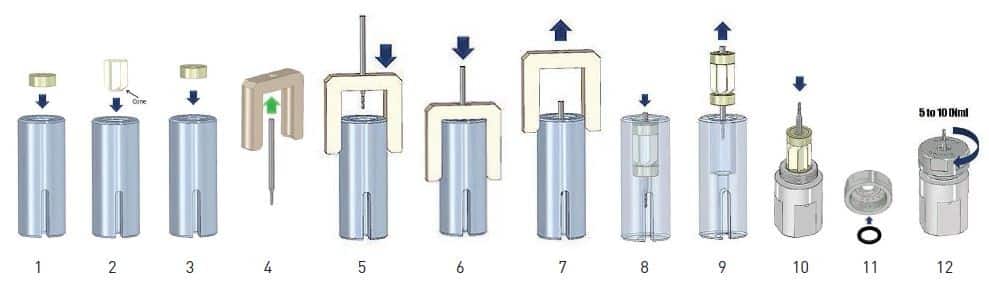

SEKWENCJA MONTAŻU WRZECION TOODLE

TOODLE Katalog
